电子级氧化铜粉为什么选择蒸氨法？三种生产工艺与自动化控制对比
Published: 2026-08-21｜Category: 氧化铜粉制造与应用｜Reading Time: 16 min
Key Takeaways
工业活性氧化铜粉可采用直接氧化、铜盐沉淀和铜氨—蒸氨等不同路线生产。
蒸氨法先将铜转化为成分可控制的铜氨溶液，再析出碱式碳酸铜前驱体并煅烧形成CuO。
蒸氨法的主要价值，是在成品形成前提供过滤除杂、前驱体生长和物料循环的控制空间。
蒸氨法并不天然等于高纯、低氯；原料、辅料、洗涤、设备和过程控制同样重要。
自动化产线不能代替好的工艺，但能减少投料、温度、压力、搅拌和反应终点的人工波动。
众安选择“电解铜 + 蒸氨工艺 + 自动化控制”，是为了建立更明确、可重复和可追溯的电子级质量体系。
在上一篇文章中，我们比较了生产氧化铜粉的三种原料起点：
含铜工艺废液、废铜和电解铜。
原料决定了杂质控制的起点，但从铜原料到黑色氧化铜粉，中间还需要经过一系列化学和物理过程。
这些过程决定了铜如何进入溶液、杂质在哪里被分离、颗粒如何形成，以及最终产品如何获得所需要的粒径、流动性和溶解表现。
因此，了解原料之后，下一个问题自然是：
电子级氧化铜粉究竟是怎样生产出来的？
目前，工业活性氧化铜粉可以通过多种方法生产。常见路线可以概括为：
直接氧化法；
铜盐沉淀法；
铜氨—蒸氨法。
此外，实验室和特殊材料领域还会使用水热法、溶胶—凝胶法、微乳液法等方法制备纳米氧化铜。
不过，这些方法主要面向纳米材料、催化剂或特殊功能材料，与PCB连续镀铜所使用的工业规模电子级活性氧化铜，在产量、粒径和应用目标上并不完全相同。
本文主要比较前三种工业路线。
一、什么是氧化铜粉蒸氨法？
蒸氨法并不是直接把铜加热成氧化铜。
它首先让铜进入一个可以被过滤、调整和控制的液相体系，再通过蒸出氨，使铜以固体前驱体形式重新析出。

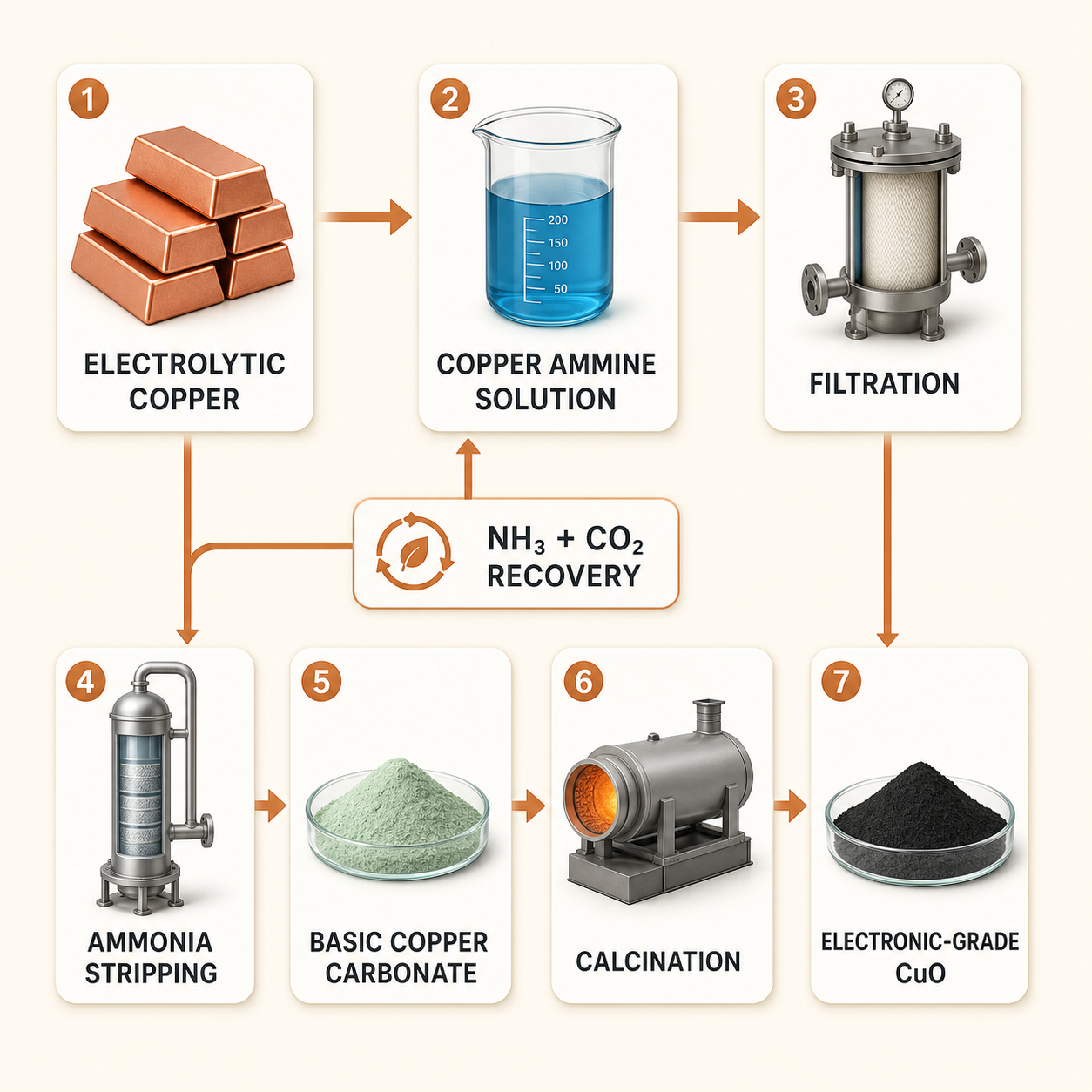

采用电解铜作为原料时，一个简化的流程可以表示为：
电解铜原料 → 铜氨溶液 → 过滤与净化 → 蒸氨析出前驱体 → 洗涤 → 干燥与煅烧 → 筛分、检测与包装
二、第一步：让电解铜进入铜氨溶液
金属铜不能在普通氨水中快速、无限制地自行溶解。
在适当的氨、二氧化碳、水和氧化条件下，铜逐渐形成可溶性的铜氨络合物，进入液相体系。
这一步通常被称为溶铜或反应化铜。
需要控制的参数可能包括：
电解铜的表面状态和投料量；
氨和二氧化碳的配比；
溶液温度；
空气或氧化条件；
反应时间；
搅拌和气液接触效率；
铜离子浓度；
反应终点。
如果铜浓度过低，后续蒸氨需要处理更多液体，可能增加蒸汽和时间消耗。
如果反应控制不稳定，则可能出现批次反应时间、铜浓度或残余固体差异。
因此，蒸氨工艺的稳定性并不是从蒸氨釜才开始，而是从溶铜阶段就已经开始。
三、为什么要先形成铜氨溶液？
这是蒸氨路线与直接固体氧化路线的重要区别。
当铜进入液相后，生产企业可以在前驱体析出之前增加过滤和除杂步骤。
例如：
未反应固体可以被过滤；
不溶性颗粒可以被精密过滤系统截留；
部分在特定条件下形成沉淀的杂质可以与铜氨溶液分离；
铜浓度和溶液状态可以在进入下一步前进行检测；
异常批次可以在形成成品前被识别。
这种“先溶解、再净化、后析出”的逻辑，为电子级材料提供了较大的过程控制空间。
但它并不意味着所有杂质都会自动消失。
部分能够进入铜氨体系的离子仍可能保留在溶液中，因此原料纯度、辅料品质、过滤方式以及后续洗涤仍然非常重要。
四、蒸氨阶段究竟发生了什么？
铜氨溶液进入蒸氨反应设备后，通过加热，有时结合减压和搅拌，使氨逐步从溶液中释放。
随着游离氨和络合氨减少，原本稳定存在于液相中的铜不再保持相同的络合状态，并逐渐以碱式碳酸铜等前驱体形式析出。
简化理解就是：
铜先被氨“带入”溶液，再随着氨离开而重新析出。
蒸出的氨、二氧化碳和部分水蒸气可以经过冷凝、吸收和配制后返回前端使用。
这使蒸氨工艺不仅是一个反应步骤，也可以构成一套物料循环系统。
蒸氨阶段通常需要关注：
铜氨溶液的初始铜浓度；
加热速度和蒸氨温度；
反应压力或真空度；
蒸汽流量；
搅拌速度和搅拌方式；
蒸氨持续时间；
氨浓度、铜浓度或pH变化；
反应终点；
氨气的冷凝和回收状态。
这些变量会影响碱式碳酸铜的析出速度和颗粒生长过程。
如果析出速度过快，可能形成更多细小颗粒或团聚。
如果混合和温度分布不均，同一批物料中也可能出现不同的颗粒生长状态。
因此，蒸氨不是简单地把溶液“煮开”，而是一个需要控制前驱体形成过程的反应阶段。
五、碱式碳酸铜为什么重要？
碱式碳酸铜是蒸氨路线中的关键中间体。
最终氧化铜粉的部分颗粒特征，会从前驱体形成阶段开始建立。
蒸氨过程中形成的颗粒大小、孔隙结构、团聚状态和分布，会进一步影响：
固液分离效率；
洗涤效果；
干燥后的结块情况；
煅烧后的颗粒结构；
粉体流动性；
酸溶解和镀液溶解表现。
这也是为什么蒸氨温度、时间和搅拌方式不能只以“反应是否完成”作为唯一判断标准。
对于电子级氧化铜粉，生产企业还需要关注：
前驱体是否以稳定、均匀和可重复的方式形成。
六、过滤和洗涤：把留在母液中的物质带走
蒸氨结束后，碱式碳酸铜从液相中析出，需要通过离心、过滤或其他固液分离设备将其取出。
刚分离得到的滤饼表面和孔隙中仍可能携带母液。
母液中可能包含：
残余氨；
可溶性盐；
未完全沉淀的铜；
原料或辅料带入的微量离子；
其他可溶性杂质。
洗涤的目的，是尽可能减少这些可溶性残留物。
洗涤水品质、洗涤次数、液固比、过滤效率和终点判定，都会影响最终产品中的离子残留。
因此，“低氯”不能只归因于蒸氨法。
如果以电解铜、氨和二氧化碳为主要原料，可以减少氯化铜、氯化铵等物质从含铜原料端进入体系的风险；但水、辅料、设备残留和交叉污染仍可能引入Cl⁻。
最终结果仍需要通过当批COA验证。
七、干燥和煅烧：从前驱体变成CuO
洗涤后的碱式碳酸铜需要先脱水和干燥，再经过受控煅烧形成氧化铜。
其简化分解过程可以表示为：
碱式碳酸铜 → 氧化铜 + 二氧化碳 + 水
煅烧并不是温度越高越好。
温度、升温速度、停留时间、物料厚度、炉内气氛和冷却方式，都可能影响：
前驱体是否完全分解；
CuO含量；
粒子烧结程度；
比表面积；
颗粒硬度；
后续粉碎需求；
酸溶解和镀液溶解表现。
煅烧不足，可能出现前驱体分解不完全。
煅烧过度，则可能使颗粒烧结得更加致密，降低比表面积，增加后续粉碎负担，并可能影响溶解表现。
所以，电子级氧化铜的煅烧目标不是单纯追求高温，而是在完全转化和保持适当粉体活性之间建立稳定窗口。
八、除了蒸氨法，还有哪些生产工艺？
1. 直接氧化法
直接氧化法以金属铜或铜粉为原料，通过高温、空气或其他氧化条件直接形成氧化铜。
部分工艺会先将铜粉碎或制成铜粉，再进行氧化；部分工艺则使用熔融铜喷雾氧化。
优点
化学流程相对直接；
不需要建立完整的铜氨溶液体系；
不涉及大量氨的储存、回收和安全管理；
适合某些工业级氧化铜的大规模生产。
需要面对的问题
固体颗粒的氧化程度可能受粒径和气固接触影响；
需要控制Cu、Cu₂O和CuO之间的转化完整性；
高温过程可能带来较高能源消耗；
颗粒容易烧结或形成较致密结构；
可能需要进一步粉碎和筛分；
对粒径、孔隙和溶解表现的控制逻辑与液相前驱体法不同。
直接氧化法并不代表无法生产高品质氧化铜。
它的主要区别是：杂质分离和颗粒形成更多依赖原料铜品质、氧化条件和后处理，而不是在液相中先过滤除杂、再形成前驱体。
2. 铜盐沉淀法
铜盐沉淀法通常以硫酸铜、氯化铜或硝酸铜等可溶性铜盐为原料，加入氢氧化钠、氨水、碳酸盐或其他沉淀剂，使铜形成氢氧化铜或碱式铜盐沉淀。
沉淀经过过滤、洗涤、干燥和热分解后形成氧化铜。
优点
反应原理成熟；
设备和生产组织相对常见；
可使用不同铜盐或含铜溶液；
通过控制pH、温度和加料速度，可以调节沉淀形成过程；
适合多种工业氧化铜和超细粉体的生产。
需要面对的问题
铜盐与沉淀剂反应后，除了含铜沉淀，还会生成相应的可溶性盐。
例如，使用氯化铜和氢氧化钠时，体系中会形成含钠、含氯的可溶性物质。
这些物质需要通过固液分离和洗涤去除。
部分氢氧化铜沉淀具有较强的吸附性或呈胶状，可能增加过滤和洗涤难度，并提高用水量。
如果使用高纯铜盐，原料成本可能较高；如果使用成分复杂的回收铜盐溶液，则需要增加前处理和除杂。
所以，沉淀法的核心控制点通常包括：
铜盐本身的纯度；
沉淀剂可能带入的离子；
pH和加料速度；
沉淀颗粒状态；
过滤性能；
洗涤终点；
洗涤废水的处理。
3. 固相或铜盐热分解法
部分氧化铜可以通过铜盐、碱式铜盐或其他含铜固体的直接煅烧和热分解获得。
这类方法流程相对直接，但通常需要较高温度。
主要特点
工艺步骤相对简单；
适合部分通用或特殊用途氧化铜；
原料选择和设备配置具有一定灵活性。
其挑战在于高温能耗、颗粒团聚、烧结程度以及粉碎需求。
对于强调快速溶解和稳定粒径的PCB镀铜用活性氧化铜，还需要进一步验证其粉体结构是否适合实际镀液。
九、三种主要工艺路线对比
对比项目直接氧化法铜盐沉淀法铜氨—蒸氨法主要原料形态金属铜或铜粉可溶性铜盐溶液铜料、氨、CO₂及水铜的转化方式固体直接氧化沉淀后热分解络合溶解、蒸氨析出后煅烧前置过滤除杂空间相对有限取决于铜盐净化铜氨液形成后可进行精密过滤主要离子残留风险取决于原料和设备受铜盐和沉淀剂影响受原料、辅料、母液和洗涤影响粒径形成阶段氧化、烧结和粉碎沉淀及煅烧蒸氨析出及煅烧洗涤要求通常较少通常较高需要充分洗涤前驱体高温需求氧化阶段较明显干燥和煅烧前驱体煅烧物料循环潜力取决于具体设备母液和洗水处理较重要氨和CO₂可以回收循环主要优势流程直接工艺成熟、原料灵活除杂、前驱体生长和循环控制空间较大主要挑战氧化均匀性及烧结盐残留、洗涤和废水设备投资、能耗和氨安全管理对自动化控制的需求温度、气氛和停留时间pH、温度及加料速度配比、铜浓度、温度、压力、搅拌及终点
没有一种方法在所有评价维度上都占优势。
工艺选择应该服务于产品用途，而不是为了追求一个听起来更先进的工艺名称。
十、为什么众安选择蒸氨工艺？
众安选择蒸氨工艺，首先是因为产品定位。
我们的电子级氧化铜粉主要面向PCB、FPC、HDI及相关酸性镀铜应用。这些应用不仅关注CuO含量，还会关注：
Fe、Zn、Ni、Pb等金属杂质；
Cl⁻；
酸不溶物；
溶解速度；
粒径和粉体流动性；
批次一致性；
原料和成品追溯。
蒸氨路线为这些指标提供了多个过程控制节点。
1. 在形成粉体前增加液相过滤空间
电解铜进入铜氨溶液后，可以在蒸氨析出前进行过滤和过程检测。
这比直接将固体铜氧化成CuO，提供了更多前置识别和分离不溶性杂质的机会。
2. 不需要以氯化铜作为主要铜源
采用电解铜、氨和二氧化碳建立铜氨体系，可以减少含氯铜盐从原料端带入的氯离子负荷。
这有利于低氯控制，但最终仍需结合辅料、设备、洗涤和COA检测。
3. 可以在前驱体阶段调节颗粒形成
蒸氨阶段不只是把氨移走，同时也是碱式碳酸铜颗粒析出和生长的过程。
通过控制铜浓度、温度、压力、时间和搅拌，可以建立相对稳定的前驱体形成条件。
4. 氨和二氧化碳可以循环利用
蒸出的氨和二氧化碳经过冷凝、吸收和重新配制后，可以返回溶铜阶段。
这有助于降低物料损失和排放，但需要可靠的密闭、冷凝、吸收和尾气处理系统。
5. 工艺节点可以被记录和追溯
蒸氨路线包含明确的溶铜、过滤、蒸氨、洗涤、干燥和煅烧阶段。
当成品指标发生变化时，可以沿着这些节点检查原料、工艺参数和设备记录，而不是只能从最终粉体倒推原因。
十一、为什么还要配置自动化生产线？
选择蒸氨法之后，仍然存在一个现实问题：
同一套化学原理，为什么不同批次的结果仍可能不一样？
原因在于人工操作会带来变化。
例如：
投料量和投料时间不同；
升温速度不同；
蒸汽阀门调节不同；
搅拌速度不同；
操作人员对反应终点的判断不同；
洗涤时间和水量不同；
煅烧炉温度分布和停留时间不同。
自动化产线的价值，不是把工艺人员从生产中简单移除，而是把经过验证的工艺窗口稳定地执行出来。
众安的自动化生产思路围绕以下环节展开：
自动配料与投料
按照设定配方控制电解铜、氨、水及相关物料的加入顺序和加入量，减少人工称量和投料差异。
关键参数控制
对温度、压力或真空、流量、搅拌、时间等参数设置控制范围，并根据工艺要求执行升温、保温、蒸氨和转序。
反应终点管理
将反应时间、溶液状态及相关检测结果纳入转序条件，减少完全依靠操作人员经验判断终点所造成的差异。
设备联锁与安全管理
氨属于需要严格管理的化学物质。
自动阀门、压力控制、冷凝吸收、报警和设备联锁，可以帮助生产线在异常状态下执行预设的安全逻辑。
批次数据记录
自动化系统可以记录关键生产参数和操作时间，为成品COA、异常分析和批次追溯提供过程依据。
需要强调的是：
自动化本身不会自动提高纯度，也不会把不合适的工艺变成好工艺。
它真正解决的是另一个问题：
当工艺窗口已经确定后，如何让每一批产品尽量按照相同方式生产。
十二、“蒸氨法 + 自动化”解决的不是一个指标
众安选择蒸氨工艺和自动化产线，并不是只为了获得一个更快的酸溶解数字。
这套组合更重要的目标，是同时管理多个彼此关联的指标：
电解铜原料减少部分杂质输入；
液相过滤帮助控制不溶性物质；
蒸氨控制影响前驱体颗粒形成；
洗涤控制影响可溶性离子残留；
煅烧控制影响CuO转化和粉体活性；
自动化控制减少批次过程波动；
生产记录提高质量追溯能力；
COA和应用测试验证最终结果。
这是一条从原料、过程到成品的质量链，而不是某一个设备或某一个反应步骤的单独优势。
结语
直接氧化法的优势是流程直接，铜盐沉淀法的优势是成熟和灵活，蒸氨法的优势则在于液相净化、前驱体形成和物料循环的控制空间。
与此同时，蒸氨法也需要更复杂的设备、更严格的氨安全管理以及更稳定的热量和过程控制。
众安最终选择“电解铜 + 蒸氨工艺 + 自动化产线”，并不是因为这条路线最简单，而是因为它更符合我们的产品目标：
从成分明确的铜原料开始，在可记录、可控制的条件下生产电子级氧化铜粉。
但工艺名称本身不能替代产品验证。
采购方最终仍应查看连续批次COA、粒径报告、溶解测试及实际产线表现。
真正有价值的生产工艺，不是听起来最复杂的工艺，而是能够长期重复交付相近结果的工艺。
FAQ
蒸氨法是直接把氨水蒸干吗？
不是。
蒸氨的主要目的是降低铜氨溶液中的氨浓度，使铜氨络合状态发生变化，并让铜以碱式碳酸铜等前驱体形式析出。氨和二氧化碳可以经过回收后重新使用。
蒸氨后为什么还要煅烧？
蒸氨阶段主要得到碱式碳酸铜前驱体，而不是最终CuO。前驱体需要经过干燥和煅烧，分解生成氧化铜、二氧化碳和水。
蒸氨法生产的氧化铜一定溶解更快吗？
不能只根据工艺名称判断。
溶解表现还受到原料、前驱体结构、煅烧温度、粒径、团聚状态和测试条件影响，应以规定方法下的当批实测结果为准。
直接氧化法能否生产电子级氧化铜？
在原料纯度、氧化过程和后处理得到充分控制的条件下，可以生产高品质氧化铜。其质量控制重点与蒸氨法不同，更多集中在固体氧化完整性、烧结和粒径处理方面。
蒸氨法为什么有利于低氯控制？
当蒸氨路线使用电解铜、氨和二氧化碳，而不以氯化铜作为主要铜源时，可以降低原料端的氯离子输入风险。但水、辅料、设备和洗涤仍需控制，最终以COA检测为准。
自动化产线能否保证每批产品完全一样？
不能保证完全没有差异。
自动化的作用是减少投料、温度、压力、流量、搅拌、时间和转序条件的人工波动，提高过程重复性和追溯能力。
采购方如何判断供应商的蒸氨工艺是否稳定？
建议查看连续批次COA、关键杂质检测、粒径报告、酸溶解和镀液溶解数据，并了解供应商是否具有原料追溯、过程记录和异常批次分析能力。
本文由众安铜业技术团队撰写。
众安铜业采用可追溯电解铜作为主要含铜原料，通过自动化溶铜、过滤、蒸氨、洗涤、干燥、煅烧和筛分流程生产电子级氧化铜粉。
如需获取产品规格、当批COA、粒径报告或镀液溶解测试资料，欢迎联系我们的技术团队。
具体产品指标及检测结果以交付批次COA和双方确认的技术协议为准。
