复合铜箔的电镀工艺与铜源应用
发布时间：2026-10-26｜分类：铜材料应用与电镀工艺｜阅读时间：约 11 分钟
复合铜箔的出发点，是用更轻的结构保留集流体所需的导电能力。但当一部分金属铜被高分子薄膜替代后，制造问题也随之改变：绝缘薄膜怎样获得导电表面？表面有了一层铜，是否就足以使用？持续生产时，沉积所消耗的铜又从哪里补充？
沿着这些问题，可以理解电镀在复合铜箔制造中的位置。它不是把铜粉涂到塑料上，而是在已有导电基础上继续沉积金属铜，将薄膜表面的初始铜层构建成满足应用要求的功能层。
这也是铜电镀从 PCB 延伸到电池材料领域的一条具体路径。Atotech 在 2026 年 9 月 30 日发布的电池展公告中，将用于复合集流体的 CuFoil PET 2 列为展示技术之一。近期行业资料提供了观察入口，而理解这项应用，仍要回到它所解决的结构与制造问题。查看 Atotech 官方公告。
复合铜箔的结构与减重设计
传统金属铜箔由铜构成。若希望减少其中的金属用量，同时保留表面的导电功能，一种思路是重新分配材料的任务：中间采用较轻的高分子芯层，两侧保留铜层。
以 PET 基复合铜箔为例，其结构可以概括为：

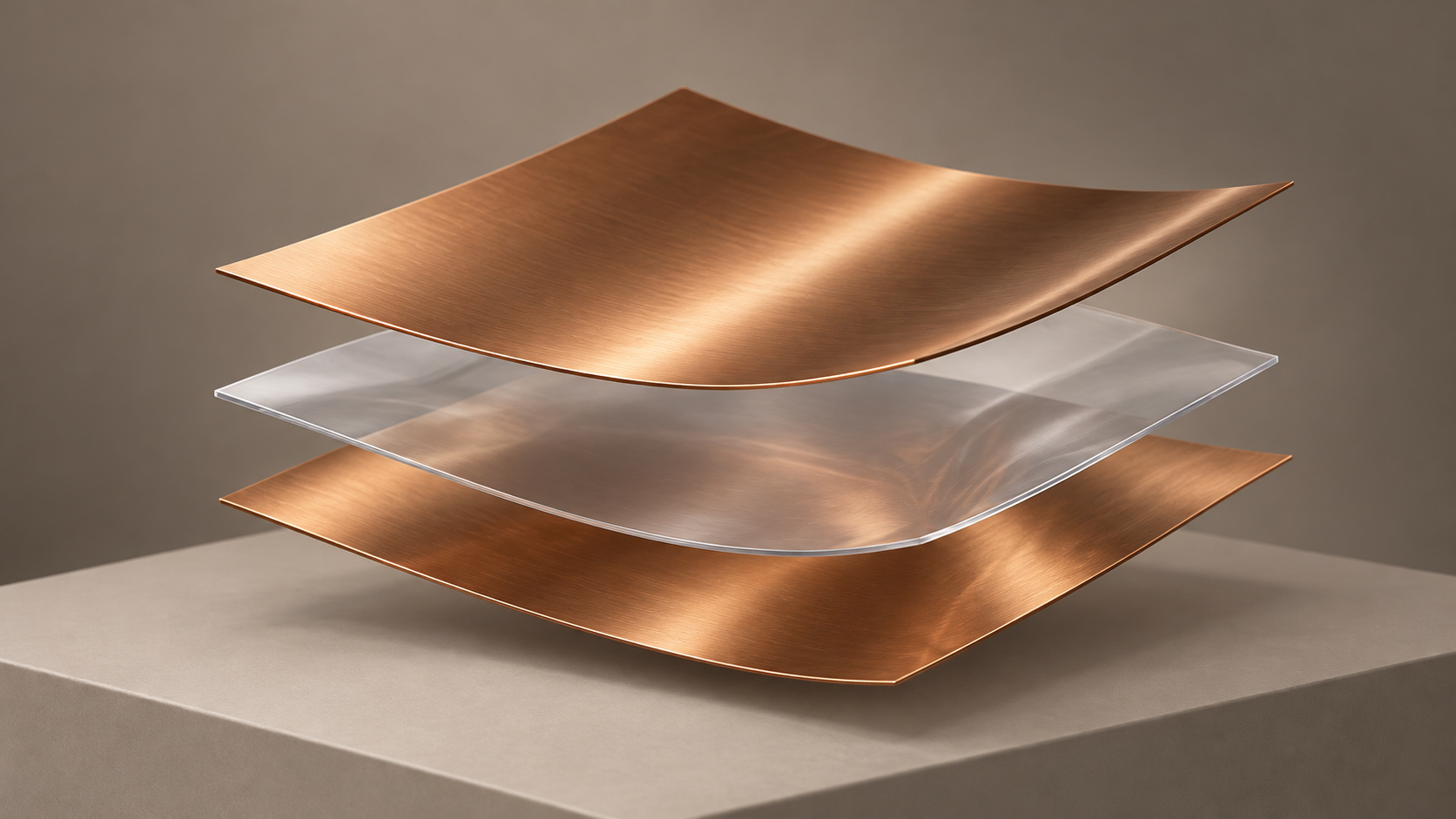

铜层／PET 高分子芯层／铜层
这里并不是让 PET 代替铜完成导电，而是由高分子材料参与构成复合结构，表面金属层继续承担导电任务。Atotech 的公开技术资料给出了 PET 芯层与双面铜层组合的示例，其设计目标包括减重，同时兼顾电学与机械性能。查看复合铜箔技术资料。
这种结构改变了材料的组成，也改变了制造方式。
生产者面对的不再只是一张金属箔，而是一张需要在表面建立金属层的高分子薄膜。因此，“怎样把铜做得更薄”之外，又增加了一个更基础的问题：怎样让铜在薄膜上形成可靠的导电表面？
高分子基膜的表面金属化
在种子层后电镀的工艺路线中，未经金属化的 PET 薄膜，不能直接作为常规电镀的导电表面。要让后续铜沉积能够进行，需要先在膜面形成一层导电金属。
磁控溅射是公开工艺中的一种实现方式。它使铜靶材中的铜沉积到薄膜表面，形成薄的铜种子层。种子层建立了后续电镀所需的导电基础，也形成了铜与高分子基材之间的初始界面。
三孚新科的技术介绍将这一过程与后续水电镀增厚明确分开：先形成基础导电铜膜，再通过电镀增加铜层厚度。查看复合铜箔工艺介绍。
两道工序因此不是重复镀铜，而是在解决不同的问题。前一道工序使薄膜表面具备继续沉积铜的条件，后一道工序则要在这个基础上形成符合产品要求的铜层。
本文以这条已公开的路线为例。复合铜箔还存在其他成膜与工艺开发方向，不能将“磁控溅射＋水电镀”视为唯一方案。
铜层的电镀增厚与性能要求
种子层解决了导电基础问题，但“能够起镀”与“已经满足集流体使用要求”，并不是同一件事。
初始铜层需要与后续增厚共同构成最终的导电层。电镀过程中，镀液中的铜离子在导电表面获得电子，还原为金属铜：
Cu²⁺＋2e⁻ → Cu
铜由此继续沉积在种子层上，逐步达到目标结构需要的厚度。电镀承担的任务，不只是增加铜的数量，还包括控制铜在不同位置的分布，并使镀层具备相应的机械性能。
这也解释了为什么不能只用一个平均厚度评价工艺。平均值达到目标，仍需核对各处铜层的分布及相应电学表现；对于需要保持柔性的复合结构，还要考虑镀层应力和延展性。
Atotech 在 CuFoil PET2 的产品说明中，将铜层分布、低应力和延展性列为其方案关注点。这些要求反映出，工艺目标并不是单纯“镀得更多”，而是让沉积的铜适合薄膜复合结构的使用条件。查看 CuFoil PET2 产品说明。
不过，电镀始终是在已有种子层和界面的基础上进行。不能把增加铜层厚度当作对所有前序问题的补救：导电基础、界面形成与后续沉积，需要作为相互衔接的过程来评价。
镀铜过程中的铜源补充
薄膜表面的铜层在增长，意味着镀液中的铜离子正在参与沉积。对于持续生产，不能只关注一段薄膜能否镀好，还要考虑镀液如何维持相应的供铜条件。
补铜原料也由此进入复合铜箔的制造过程。
这里需要区分三种不同角色：形成种子层时使用的铜靶、镀液中的铜离子，以及为补充铜消耗而使用的原料。它们都与铜有关，却不处于同一个环节。
氧化铜粉可能参与的是补铜环节。在采用适配 CuO 补铜方式的体系中，它作为上游供铜原料，经相应溶解和补充过程提供铜离子；最终沉积在薄膜表面的，仍然是金属铜，而不是黑色 CuO 粉末。
这种应用关系已有公开披露。江南新材 2024 年的招股说明书上会稿，将铜球与氧化铜粉列入 PET 复合铜箔制造的镀铜铜源。它可以支持铜材料与这一制造环节之间的联系，但不能用来认定所有产线采用相同原料或补铜方式。查看公开披露文件，文件内页码 1-1-121。
因此，评估氧化铜粉是否适用，顺序应当从产线出发：先明确补铜配置与工艺要求，再确认材料规格、溶解和投料要求，最后开展对应验证。仅凭产品属于“电子级”，还不足以完成应用判断。
众安铜业的电子级氧化铜粉公开产品资料列有 PET 复合铜箔相关应用信息。具体项目仍需单独确认技术适配，不能将公开应用方向等同于已经通过任意设备或商业工艺的验证。
复合铜箔的性能验证
经过表面金属化和电镀，高分子薄膜已经形成了铜层。但判断这种结构是否可用，仍要回到最初的目标：减少部分金属用量之后，是否保留了应用所需的导电和机械性能？
初始导通只是其中一项结果。铜层与芯层能否在后续加工及使用条件下保持完整，同样影响复合结构的有效性。
2024 年发表于《Small》的一项研究，对通过磁控溅射和电镀制备的 PET-Cu、PP-Cu 集流体进行了电池测试。在其研究样品和测试条件下，作者观察到了与铜层开裂、脱离有关的失效现象。查看原始研究。
这项研究提醒我们：评价不能停在“铜已经镀上去了”。从基膜到种子层，从电镀层到复合界面，再到实际电池中的表现，各环节都需要有相应证据。
也正因为如此，铜材料的选择不能独立于整条工艺。即使补铜原料符合某项规格，也不能单独证明成品的界面结合、机械性能或电池表现已经满足要求。材料检验、工艺验证和最终应用测试，回答的是不同层面的问题。
对于生产与采购团队，技术评估应当明确每份数据对应的对象：是原料、镀层、复合铜箔，还是装配后的电芯。只有将这些结果对应起来，才能判断某项材料或工艺调整是否真正适用于当前项目。
PCB 镀铜与复合铜箔的技术关联
复合铜箔之所以需要电镀，可以沿着结构变化找到答案。
为了减少部分金属用量，芯层引入了高分子材料；高分子表面需要先建立导电基础；初始种子层再通过电镀构建所需铜层；持续沉积产生补铜需求，而最终产品是否成立，还要由复合材料和电池层面的验证回答。
在这条链条中，电镀连接了薄膜结构与导电功能，铜源材料则支持沉积过程。氧化铜粉的应用机会，来自适配的补铜环节，而不是直接成为薄膜上的涂层。
PCB 镀铜与复合铜箔制造共享铜离子沉积的基本原理，但制造对象、结构目标和验收要求不同。某种铜材料在 PCB 生产中已有使用记录，可以成为新应用评估的参考，却不能直接代替复合铜箔项目的验证。
对铜材料行业而言，理解这种联系，比笼统地将复合铜箔称为“PCB 之外的新市场”更有意义。明确材料进入哪一道工序、解决什么问题，以及需要怎样的验证，新的应用方向才能转化为具体的技术合作。
