PCB、HDI、IC载板有什么区别？AI时代哪类板需求增长更快？

Published: 2026-09-29｜Category: PCB基础知识与AI电子制造｜Reading Time: 10 min

Key Takeaways

• PCB、HDI和IC载板并不是同一种产品，而是服务于不同电子连接层级的材料与制造技术。

• PCB主要承担系统级连接；HDI通过更细线路和微孔提高布线密度；IC载板则位于芯片与PCB之间。

• AI服务器的发展同时拉动高多层PCB、HDI、IC载板和先进封装材料，但不同产品受益的环节并不相同。

• 高多层PCB主要服务于服务器主板、交换机、背板和中板；IC载板更直接面向GPU、CPU、AI加速器等高算力芯片封装。

• 对PCB镀铜工艺而言，板层增加、孔径缩小和互连密度提升，都会提高对铜厚均匀性、镀液稳定性和原材料一致性的要求。

当人们讨论AI服务器、GPU和先进封装时，经常会听到PCB、HDI、IC载板、封装基板等词。

这些词有时被放在同一个“高端电子材料”类别中讨论，但它们并不完全相同。

PCB是电子系统中最常见的连接平台；HDI是提升PCB布线密度的一类制造技术；IC载板则更接近芯片封装，是连接芯片与系统PCB之间的重要中间层。

理解三者的区别，有助于看清AI时代电子制造需求究竟发生在哪些环节。

一、什么是PCB？

PCB是Printed Circuit Board的缩写，中文通常称为印制电路板或线路板。

它的核心作用是：

为电子元器件提供安装位置、电气连接、供电网络、接地参考和信号传输路径。

一块普通PCB通常由绝缘基材、铜箔线路、通孔、阻焊层和表面处理层组成。

PCB可以用于非常广泛的场景，包括：

• 消费电子；

• 工业控制；

• 汽车电子；

• 通信设备；

• 服务器；

• 网络交换机；

• 医疗设备；

• 电源系统。

对于AI服务器而言，PCB并不只有一块主板。

一套系统中可能包含服务器主板、GPU或加速卡PCB、交换机PCB、电源PCB、背板、中板、存储模块PCB和控制板等多个不同类型的线路板。

二、什么是HDI？

HDI是High Density Interconnect的缩写，中文通常称为高密度互连板。

HDI不是简单地指“层数更多的PCB”，而是指通过更精细的线路、更小的孔径和更复杂的层间连接，在有限面积内实现更高布线密度的PCB技术。

HDI通常会使用：

• 激光微孔；

• 盲孔；

• 埋孔；

• 堆叠微孔；

• 更细的线路和线距；

• 更薄的介质层；

• 多次压合和积层结构；

• 更高精度的对位工艺。

可以将HDI理解为：

当传统通孔和常规线路无法容纳更多连接时，HDI通过“更小、更密、更精细”的方式提升PCB的连接能力。

HDI广泛用于智能手机、可穿戴设备、汽车电子、通信模块、高端消费电子和部分高性能计算设备。

在AI硬件领域，HDI可能出现在需要高I/O密度、小型化或复杂局部互连的模块中，但并不是所有AI服务器PCB都必须采用同一种HDI结构。

三、什么是IC载板？

IC载板通常被称为IC Substrate或Package Substrate。

它位于芯片和PCB之间，是先进封装中的重要组成部分。

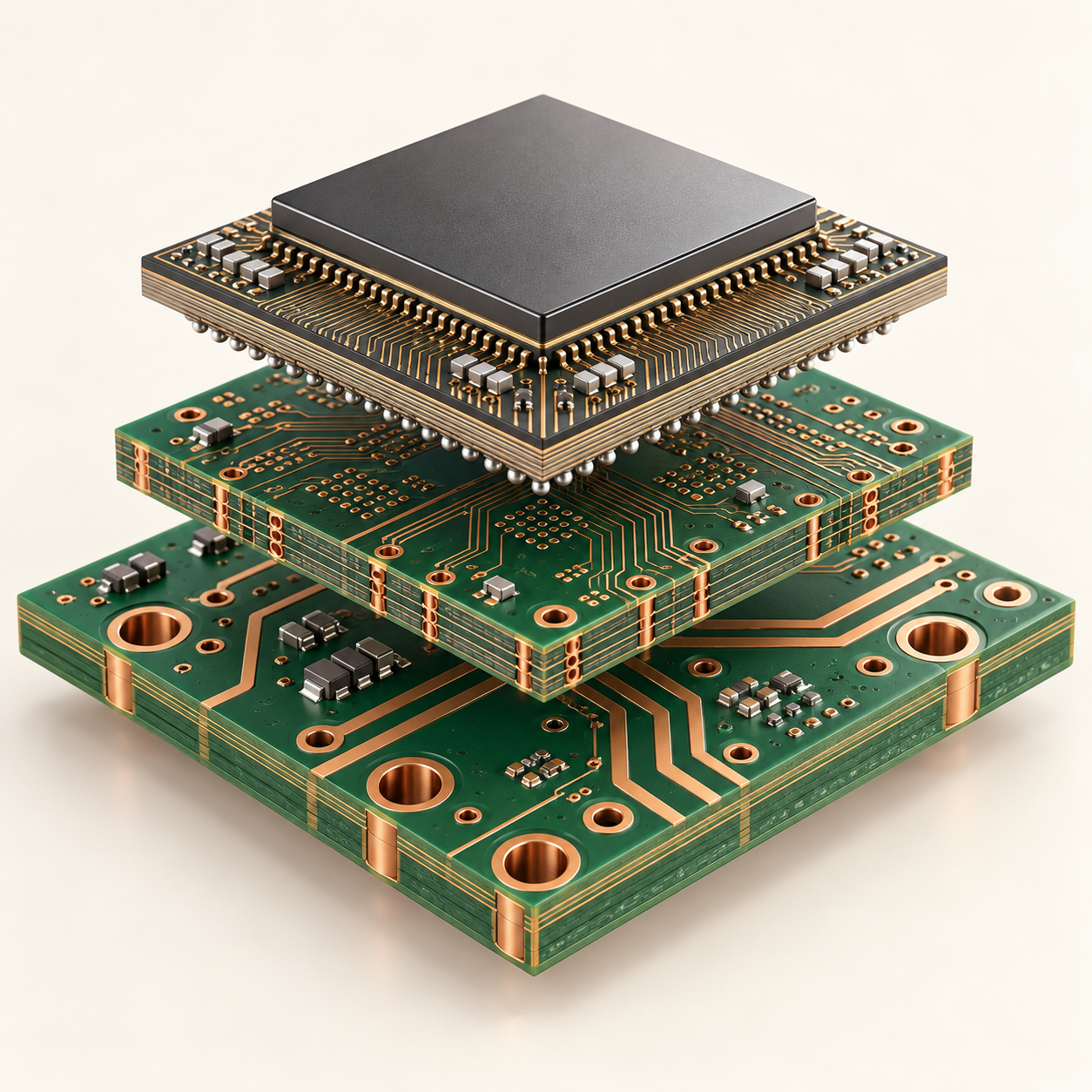

可以用一个简化结构理解：

芯片
↓
IC载板
↓
PCB
↓
服务器、交换机或其他整机系统

芯片本身的焊点非常细密，而系统PCB上的连接尺寸相对更大。

IC载板的重要任务，就是在两种不同连接尺度之间完成信号、电源和接地的重新分配。

它通常需要具备：

• 更细的线路和线距；

• 更小的微孔；

• 更高的层间连接密度；

• 更严格的尺寸稳定性；

• 更高的平整度；

• 更复杂的封装可靠性要求；

• 更严格的材料和制造精度。

用于高性能计算、GPU、CPU、网络芯片和AI加速器的IC载板，往往对尺寸、布线密度、翘曲、热管理和可靠性有更高要求。

因此，IC载板虽然外观上也像“线路板”，但它的制造逻辑、精度要求和应用位置，与传统系统级PCB存在明显差异。

四、PCB、HDI和IC载板有什么区别？

对比项目PCBHDIIC载板主要作用连接电子元器件和系统模块提高PCB布线密度连接芯片与系统PCB所在层级系统级系统级或模块级芯片封装级典型连接方式通孔、盲孔、埋孔微孔、盲孔、积层结构微孔、超细线路、高密度封装互连主要应用服务器、交换机、工业设备等手机、通信模块、部分高端计算模块GPU、CPU、AI芯片、先进封装制造重点层数、板厚、孔铜、阻抗、可靠性微孔可靠性、精细线路、对位精度超细线路、封装可靠性、翘曲和尺寸控制与AI的关系支撑服务器和网络系统支撑高密度模块和局部互连直接服务高性能芯片封装

需要注意的是，三者并不是简单的“低端到高端”关系。

它们服务的是不同位置、不同结构和不同功能的电子连接需求。

一台AI服务器可能同时使用高多层PCB、HDI结构和IC载板。

五、AI时代哪类板需求增长更快？

这个问题不能只用一个答案概括。

AI产业链包含芯片、封装、服务器、网络设备、数据中心和电源系统。不同产品的需求增长，取决于其所在环节。

1. IC载板：受益于高性能芯片和先进封装

AI训练和推理需要更强的GPU、CPU、AI加速器和网络芯片。

这些芯片的封装尺寸、I/O数量、功率密度和带宽需求不断提高，使高端IC载板成为先进封装的重要组成部分。

因此，IC载板的需求通常与以下因素相关：

• 高性能GPU出货；

• AI加速器平台升级；

• HBM等高带宽存储的封装需求；

• 大尺寸封装和Chiplet架构；

• 先进封装产能和良率。

2. 高多层PCB：受益于AI服务器和网络设备扩张

高多层PCB主要服务于AI服务器主板、交换机、背板、中板和机柜级互连系统。

随着GPU数量、网络带宽和电源需求增加，系统级PCB可能需要承担更多高速信号、电源、接地和控制功能。

这会推动以下需求：

• 更高层数；

• 更大尺寸；

• 更复杂叠层；

• 更高深宽比通孔；

• 更严格阻抗控制；

• 更稳定的孔内镀铜；

• 更高可靠性要求。

因此，高多层PCB是AI基础设施建设最容易带动的系统级电子部件之一。

3. HDI：受益于高密度、小型化和复杂模块设计

HDI的增长并不只来自AI。

智能手机、汽车电子、通信设备、可穿戴设备和工业电子都在推动高密度互连需求。

在AI领域中，HDI更可能受益于高密度模块、网络设备、边缘AI设备和部分加速器相关设计。

它的核心价值在于：

在更小面积内完成更多连接，并减少信号路径和封装空间压力。

六、AI服务器为什么会提高PCB制造难度？

AI服务器不只是“装了更多GPU的电脑”。

它需要在有限空间中处理高速信号、大电流供电、散热、控制、存储和网络连接。

这会给PCB制造带来多个挑战：

• 层数和板厚增加；

• 通孔深宽比提高；

• 高速信号对阻抗和损耗更敏感；

• 电源层和接地层设计更复杂；

• 孔内铜厚均匀性要求提高；

• 热循环可靠性要求更严格；

• 生产过程中的批次稳定性更加重要。

当板更厚、孔更深、孔径更小时，镀液进入孔中心并形成均匀铜层会变得更加困难。

因此，高端PCB的竞争不只是材料和设计竞争，也包括钻孔、沉铜、电镀、压合、检测和质量追溯能力。

七、这与电子级氧化铜粉有什么关系？

电子级氧化铜粉不是GPU、IC载板或PCB中的最终组成部件。

它的作用主要发生在部分不溶性阳极酸性镀铜体系中。

在该体系中，铜离子会随着电镀过程不断沉积到PCB表面和孔壁，需要通过外部方式补充Cu²⁺。

电子级氧化铜粉可在酸性条件下反应形成Cu²⁺，作为外部补铜材料之一。

对于复杂PCB镀铜体系，采购方通常需要关注：

• 金属杂质；

• Cl⁻等离子残留；

• 酸不溶物；

• 硫酸溶解速度；

• 实际镀液溶解表现；

• 粒径和流动性；

• 连续批次稳定性；

• COA和追溯能力。

AI时代对高端PCB的需求增加，并不意味着某一种材料只要带有“电子级”标签就能满足要求。

真正重要的是材料是否能够稳定进入客户工艺，并支持连续、可控的镀铜生产。

结语

PCB、HDI和IC载板看似都属于“线路板”，但它们分别位于电子系统、模块互连和芯片封装的不同层级。

AI时代带来的并不是单一产品需求增长，而是一整条电子制造链的升级：

更强的芯片需要更先进的封装载板；
更大的服务器系统需要更复杂的高多层PCB；
更高密度的模块需要HDI技术；
更复杂的PCB结构则需要更稳定的镀铜工艺和电子材料。

对于电子材料供应商而言，理解这条链条，比单纯使用“AI材料”这一概念更有价值。

FAQ

PCB、HDI和IC载板是同一种产品吗？

不是。PCB主要服务系统级连接，HDI是一类提高PCB布线密度的制造技术，IC载板则服务于芯片封装与系统PCB之间的连接。

HDI是否一定比普通PCB层数更多？

不一定。HDI的核心特征是高密度互连，例如微孔、细线路、积层结构和更高精度的层间连接，而不是单纯的层数增加。

IC载板是否属于PCB？

IC载板与PCB在材料和制造上有相似之处，但它服务于芯片封装级连接，精度、尺寸稳定性和制造要求通常更高，因此通常单独作为封装基板进行讨论。

AI服务器主要使用哪类PCB？

AI服务器可能同时使用高多层PCB、HDI结构、背板、中板、电源PCB和模块PCB。具体方案取决于芯片平台、网络架构、散热方式和设备设计。

为什么AI服务器PCB更难镀铜？

高层数和较厚板材会提高通孔深宽比。深孔中心的镀液交换和电流分布相对较弱，更容易出现孔中心铜层偏薄或孔内外铜厚不均。

电子级氧化铜粉是否直接用于AI芯片？

不是。部分电子级氧化铜粉可用于不溶性阳极PCB酸性镀铜体系，作为外部Cu²⁺补充来源，其作用发生在PCB制造过程中。
